產品概述

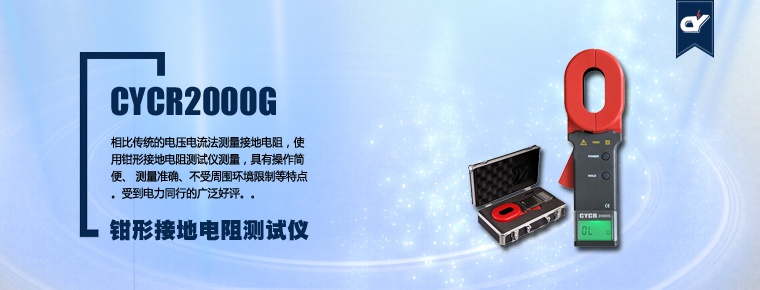

CYCR2000G 鉗形接地電阻測試儀用于各種電氣設備的接地電阻的測量。相比傳統的電壓電流法測量接地電阻，使用鉗形接地電阻測試儀測量，具有操作簡便、 測量準確、不受周圍環境限制等特點。受到電力同行的廣泛好評。
產品特點
操作簡便：
-
只須將鉗表的鉗口鉗繞被測接地線，即可從液晶屏上讀出接地電阻值。
-
而傳統電壓電流測試法必須將接地線從接地系統中分離，同時還要將電壓極及電流極按規定的距離打入土壤中作為輔助電極才能進行測量。
測量準確：
-
傳統電壓電流測試法的準確度取決于輔助電極之間的位置，以及它們與接地體之間的相對位置。另外，電壓極電流極與接地體之間的土壤電阻率的不均勻性都 會影響測量結果。如果輔助電極的位置受到限制，不能符合計算值，則會帶來所謂布極誤差。對于同一個接地體，不同的輔助電極位置，可能會使測量結果有一 定程度的分散性。從而影響測量的準確度。
-
CYCR2000G 所采用的測量原理，不存在布極誤差。只要客戶在測量時，先對本產品附帶的測試環進行測量，如果讀數準確，那么之后 所測量的接地電阻值就是準確的。
不受周圍環境限制：
-
傳統電壓電流測試法因為要設置兩個有相對位置要求的輔助電極，所以對周圍環境是有要求的，否則會影響測量的準確度。而隨著我國城市化的發展，有時被 測接地體周圍很難找到土壤，它們全被水泥所覆蓋，何況還要找到滿足相對位置要求的土壤，有時就更為困難。
-
使用鉗形接地電阻儀就沒有這些限制。只要進行一次開合鉗口的操作，就可得到準確的接地電阻值。
其它：
-
在某些場合下，還能測量出用傳統方法無法測量的接地故障。
-
例如，在多點接地系統中（如桿塔等。另外，有一些建筑物也是采用不止一個的接地體），它們的接地體的接地電阻雖然合格，但接地體到架空地線間的連接 線有可能使用日久后接觸電阻過大甚至斷路。盡管其接地體的接地電阻符合要求，但接地系統是不合格的。對于這種情形用傳統方法是測量不出的。
-
用CYCR2000G 則能正確測出，因為它測量的是接地體電阻和線路電阻的綜合值。
產品參數
量限及準確度
|
測量范圍（Ω）
|
分辨率（Ω）
|
準確度（Ω）
|
|
0.010~0.099
|
0.001
|
±(1％+0.01Ω)
|
|
0.10~0.99
|
0.01
|
±(1％+0.01Ω)
|
|
1.0~49.9
|
0.1
|
±(1.5％+0.1Ω)
|
|
50.0~99.5
|
0.5
|
±(2％+0.5Ω)
|
|
100~199
|
1
|
±(3％+1Ω)
|
|
200~395
|
5
|
±(6％+5Ω)
|
|
400~590
|
10
|
±(10％+10Ω)
|
|
600~1000
|
20
|
±(20％+20Ω)
|
一般規格
-
顯示屏： 4位LCD數字顯示。高28.5mm、寬 47mm
-
鉗口開口尺寸： 28mm
-
工作溫度： -10℃-55℃
-
工作濕度： 相對濕度10％-90％
-
儀器質量(含電池)： 長形鉗口1320g
-
電 源： 4節5號鹼性干電池（6V）
-
儀器尺寸： 長形鉗口 長300mm、寬90mm、厚66mm
-
保護等級： 雙重絕緣
-
結構特點： 鉗口方式
-
防爆產品的防爆標志：Exia II BT3
