一、概述 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

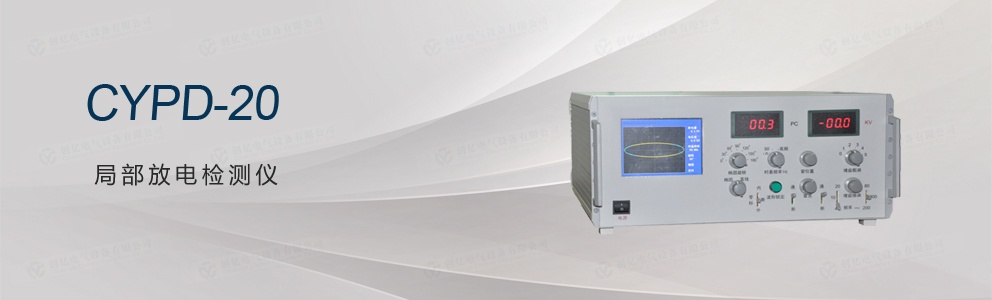

局部放電檢測儀是近年來研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、開關柜、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。 局部放電檢測儀的檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量，本儀器采用彩色液晶屏的方式顯示圖形，區別于傳統的顯像管，加有波形鎖定功能使圖形更利于觀察和分析。 本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
二、主要技術參數 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. 使用條件 ① 環境溫度：0~40℃±2℃。 ② 相對濕度：80%以下。 ③ 供電電源：220V±22V，50Hz。 ④ 無劇烈震動和機械沖擊。 ⑤ 空氣中不含有足以腐蝕儀器的灰塵和雜質。 ⑥ 不應受強的電磁場干擾。 ⑦ 通風條件良好。 ⑧ 接地要求:接地電阻＜1Ω。 2. 可測試品的電容量范圍6PF--250μF 3. 檢測靈敏度
4. 放大器頻帶： ① 低端：10kHz、20kHz、40kHz任選 ② 高端：80kHz、200kHz、300kHz任選 5. 放大器增益調節：粗調六檔，檔間增益20±1 db；細調范圍>20db。 6. 時間窗： ① 時間窗顯示為黃色 ② 窗寬：可調范圍15°～150°； ③ 窗位置：每一窗可旋轉0°～170°； ④ 兩個時間窗可分別開或同時開。 7. 放電量表：數字表頭：以3?LED數字表顯示 0-100.0 誤差<±5%(以滿刻度計) 8. 橢圓時基： ① 頻率50Hz和任意頻率。 ② 橢圓顯示為藍色 ③ 橢圓旋轉：以30°為一檔，可作180°旋轉。 ④ 顯示方式：橢圓——直線。 ⑤ 高頻時基橢圓輸入電壓＜220V，其攝取功率<1伏安。 9. 波形鎖定：可以按所需鎖定任意時間的波形，便于你的觀察和分析。 10. 試驗電壓表： ① 量程：100kV（可擴展） ② 顯示：3?數字電壓表指示 ③ 精度：優于±5%（以滿刻度計） 11. 內、外零標功能 |
